Контрфорсный участок плотины ГЭС Итайпу, Бразилия/Паргвай.

Массивно-контрфорсные плотины, напорная грань которых формируется уширением весьма толстых контрфорсов, получили наибольшее распространение в связи с относительной простотой и технологичностью их строительства, сейсмостойкостью, меньшей требовательностью к породам основания. Единственная ГЭС с контрфорской плотиной в России – Зейская, имеет именно массивно-контрфорсную плотину. Другой пример массивно-контрфорсной плотины – одна из крупнейших в мире ГЭС Итайпу на р.Парана (впрочем, там плотина сборная, состоит из контрфорсной, гравитационной и земляной частей). Недостатком массивно-контрфорсных плотин является наибольший по сравнению с другими типами расход бетона.

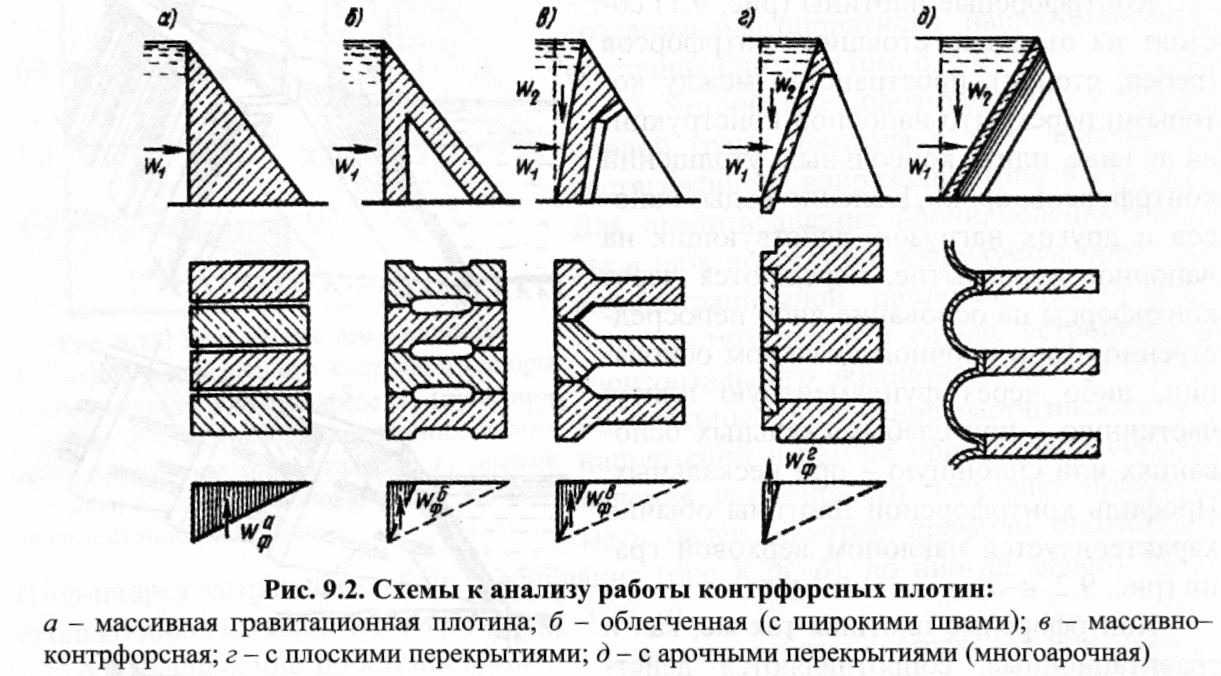

Конструктивно, все контрфорсные плотины разделяются на три типа: массивно-контрфорсные, с плоскими перекрытиями и многоарочные. Различия между ними хорошо видны на следующих рисунках:

Массивно-контрфорсная плотина Алькантара (Испания).

Контрфорсные плотины являются, пожалуй, самыми технически сложными их всех типов плотин. Как и гравитационные, они передают нагрузку на основание, но делают они это с помощью специальных подпорных стенок – контрфорсов. Такая конструкция позволяет существенно сократить требуемое количество бетона (а соответственно и стоимость), по сравнению с обычной гравитационной плотиной (на 20-40%, а иногда и на 60%). В то же время, контрфорсные плотины гораздо сложнее гравитационных в строительстве и более требовательны к качеству грунтов основания. К настоящему времени, в мире построено более 500 контрфорсных плотин различных типов.
